Przydomowa oczyszczalnia ścieków biologiczna BDH
PRODUKT ZGODNY Z NORMĄ PN-EN 12566-3+A2:2013-10
PRZEZNACZENIE
Hybrydowe oczyszczalnie ścieków produkcji METRIA przeznaczone są do oczyszczania ścieków bytowo-gospodarczych, na każde warunki gruntowo-wodne. Bio DUO-Hybryda to mechaniczno-biologiczne, hybrydowe oczyszczalnie ścieków, działające na zasadzie niskoobciążonego osadu czynnego i samoczyszczącego fluidalnego złoża biologicznego. Jest to skuteczne, trwałe i tanie w eksploatacji rozwiązanie przeznaczone w miejscach pozbawionych dostępu do systemu kanalizacji zbiorczej.
Hybrydowe oczyszczalnie ścieków produkcji METRIA przeznaczone są do oczyszczania ścieków bytowo-gospodarczych, na każde warunki gruntowo-wodne. Bio DUO-Hybryda to mechaniczno-biologiczne, hybrydowe oczyszczalnie ścieków, działające na zasadzie niskoobciążonego osadu czynnego i samoczyszczącego fluidalnego złoża biologicznego. Jest to skuteczne, trwałe i tanie w eksploatacji rozwiązanie przeznaczone w miejscach pozbawionych dostępu do systemu kanalizacji zbiorczej.
Schemat przydomowej oczyszczalni ścieków BIO DUO HYBRYDA
System recyrkulacji osadu z pompą mamutową
Komora nr 1 - osadnik wstępny
Komora nr 2 - reaktor biologiczny nr 1
Komora nr 3 - reaktor biologiczny nr 2
Komora nr 4 - osadnik wtórny / komora klarowania
Dyfuzory napowietrzające
Dyfuzory napowietrzające
Fluidalne złoże biologiczne
Sterownik oczyszczalni z systemem monitorowania pracy

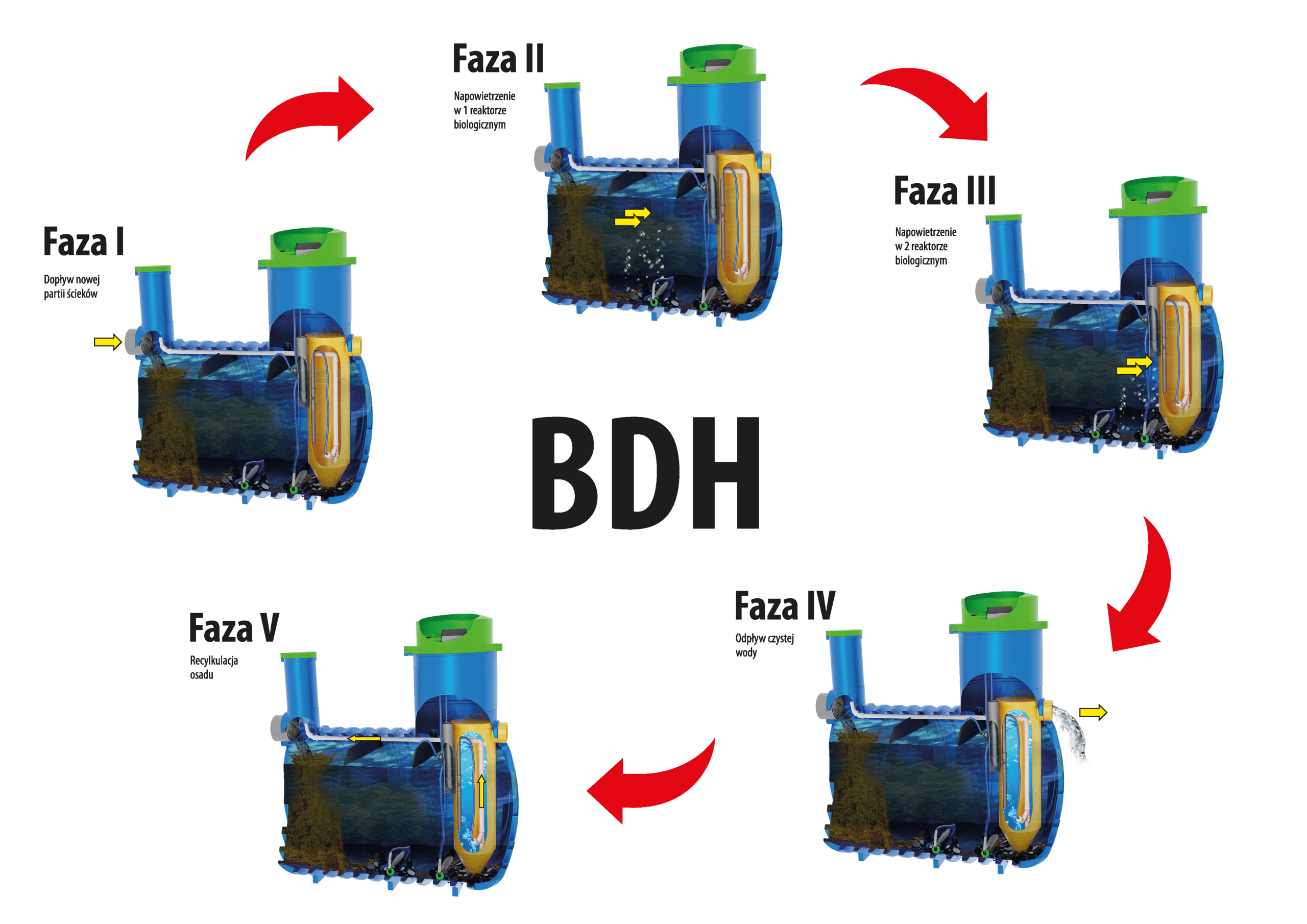

FAZA I – DOPŁYW PARTII ŚCIEKÓW
Cykl pracy oczyszczalni można podzielić na 4 fazy. Komora pierwsza, spełnia rolę osadnika wstępnego i zbiornika buforowego, w którym następuje wstępne mechaniczne oczyszczanie ścieków poprzez sedymentację zawiesiny łatwo opadającej, jak również wyrównywanie obciążeń spowodowanych nierównomiernym dopływem ścieków. Wielkość czynna komory wstępnej oczyszczalni ma wpływ na pracę całego układu. Ciężkie, gruboziarniste frakcje osadzają się na dnie komory.
FAZA III – NAPOWIETRZNIE W 2 REAKTORZE BIOLOGICZNYM
W oczyszczalni Bio DUO-Hybryda zastosowano dwie niezależne strefy biologiczne. W każdej z nich niskoobciążony osad czynny – czyli bakterie tlenowe skupione w tzw. kłaczki osadu czynnego tworzą w reaktorze aktywną zawiesinę zaangażowaną w procesie oczyszczalnia – wspomagany jest przez zanurzone fluidalne złoże biologiczne zbudowane ze specjalnie zaprojektowanych kształtek z PE, na których rozwijają się mikroorganizmy biorące udział w tlenowym oczyszczaniu ścieków. Na dnie obydwu bioreaktorów znajdują się membranowe dyfuzory rurowe, do których za pomocą dmuchawy tłoczone jest powietrze. Układ dyfuzorów i ilość dostarczanego powietrza zapewnia optymalne mieszanie i natlenienie ścieków oraz błony biologicznej, co generuje jednolite warunki procesowe w reaktorach.
FAZA II – NAPOWIETRZANIE W 1 REAKTORZE BIOLOGICZNYM
Następuje oddzielenie od ścieków zawiesiny ziarnistej, kłaczkowatej oraz substancji flotujących. Wstępnie oczyszczone ścieki trafiają do pierwszej komory reaktora biologicznego, będącej jednocześnie reaktorem i osadnikiem wtórnym, gdzie następuje rozkład biologiczny zanieczyszczeń organicznych i sedymentacja zawiesiny. Napowietrzanie dostarcza tlenu dla mikroorganizmów osadu czynnego, które skutecznie rozkładają zanieczyszczenia. Następnie ścieki trafiają do drugiej komory reaktora biologicznego, w której następuje ostateczne oczyszczenie ścieków.
FAZA IV – ODPŁYW CZYSTEJ WODY
Dzięki zastosowaniu podwójnej technologii hybrydowej – niskoobciążony osad czynny + samoczyszczące fluidalne złoże biologiczne w dwóch niezależnych od siebie bioreaktorach – oczyszczalnia Bio DUO-Hybryda osiąga bardzo wysoki stopień redukcji zanieczyszczeń. Następnie oczyszczone ścieki przechodzą do osadnika wtórnego (komory klarowania) – tutaj następuje końcowe klarowanie oczyszczonych ścieków. Końcowym etapem oczyszczania jest zrzut ścieków oczyszczonych i recyrkulacja osadu czynnego. Oczyszczona woda odprowadzana jest na zewnątrz oczyszczalni do odbiornika, którym może być:
- drenaż lub tunele rozsączające,
- studnia chłonna, szczelny zbiornik bezodpływowy,
- oczko wodne lub ciek wodny na terenie lokalizacji oczyszczalni.
FAZA V – RECYRKULACJA OSADU
Po odprowadzeniu oczyszczonej wody system recyrkulacji osadu nadmiernego zbiera osad z dna osadnika wtórnego i transportuje go do komory osadnika wstępnego. Dzięki działaniu tego systemu, konieczność okresowego oczyszczania z osadu dotyczy tylko pierwszej komory oczyszczalni.
OPIS PRACY OCZYSZCZALNI
Moduły sterownicze
- Modul sterowniczy BDH
Kabel zasilający oczyszczalnie ścieków 3 x 1,5 mm2
Podłączenie wtyczek zasilających elektrozaworu oraz dmuchawy w gniazdo potrójne. kolejność dowolna.
Podłączenie wtyczki elektrozaworu
Rezerwa
Podłączenie wtyczki dmuchawy
Wyspa zaworowa
Wyjście z wyspy zaworowej do zbiornika oczyszczalni ścieków
Podłączenie przewodu powietrza między dmuchawą a wyspą zaworową
Włącznik czasowy
Dmuchawa napowietrzająca
WYPOSAŻENIE OCZYSZCZALNI
Kompletna oczyszczalnia składa się z wielokomorowych reaktorów biologicznych tworzących układ w zależności od obciążenia / ilości osób od jednego do kilku zbiorników.
Typoszereg oczyszczalni:
| Lp. | Typ oczyszczalni | Ilość RLM | Pojemność nominalna (L) | Nominalna dzienna przepustowość hydrauliczna (m3/d) |
|---|---|---|---|---|
| 1 | Bio DUO-Hybryda 4 | 4 RLM | 2500 | 0,6 |
| 2 | Bio DUO-Hybryda 6 | 6 RLM | 3000 | 0,9 |
| 3 | Bio DUO-Hybryda 8 | 8 RLM | 4000 | 1,2 |
| 4 | Bio DUO-Hybryda 10 | 10 RLM | 5000 | 1,5 |
| 5 | Bio DUO-Hybryda 12 | 12 RLM | 6000 | 1,8 |
| 6 | Bio DUO-Hybryda 15 | 15 RLM | 7000 | 2,25 |
DOSTAWA, TRANSPORT, ROZŁADUNEK
Oczyszczalnie mają być transportowane w pozycji poziomej (kominy rewizyjne ustawione pionowo) i muszą być odpowiednio zabezpieczone przez pasy mocujące. Przy rozładunku powinien uczestniczyć klient / kupujący – urządzenie powinno zostać sprawdzone. Należy zachować ostrożność podczas przenoszenia zbiornika. Oczyszczalnię należy podnosić za pomocą liny lub zawiesia przełożonego przez zamocowane na zbiorniku uchwyty, lub od spodu za pomocą wózka widłowego. Zbiornik należy ostrożnie podnieść z pojazdu dostawczego i umieścić na równym podłożu. Nie staczać oczyszczalni z pojazdu dostawczego. Zbiorniki nie mogą być rzucane, nie powinny ciągnięte po podłożu. W górnej części oczyszczalni znajdują się uchwyty, do których mogą być zamocowane pasy zabezpieczające.
LOKALIZACJA OCZYSZCZALNI
Przy wyborze miejsca posadowienia należy określić rodzaj gruntu oraz poziom wód gruntowych, ponieważ warunki gruntowe będą miały istotny wpływ na ustalenie rodzaju zasypki i warunków posadowienia. Przy planowaniu miejsca posadowienia należy pamiętać o zapewnieniu dojazdu pojazdów serwisowych podczas montażu i późniejszym okresie eksploatacji.
Istotnym kryterium decydującym o usytuowaniu przydomowej oczyszczalni ścieków jest odległość od ujęć wody. Zbiornika oczyszczalni nie należy montować w odległości mniejszej niż 15 m od najbliższej studni. Odległość drenażu rozsączającego od ujęć wody powinna wynosić co najmniej 30 m, a poziom wód gruntowych musi się znajdować na głębokości 1,5 m poniżej systemu odprowadzania oczyszczonej wody.. Zachowanie takich odległości jest uwarunkowane możliwością przedostania się mikroorganizmów chorobotwórczych do ujęć wody. Co ważne, powyższe odległości dotyczą wszystkich studni wody przeznaczonych do spożycia przez ludzi – zarówno na działce, na której ma być zlokalizowana przydomowa oczyszczalnia ścieków, jak i na sąsiednich działkach.
Ponadto odległość osadnika, z którego składa się przydomowa oczyszczalnia ścieków (przy zabudowie jednorodzinnej, zagrodowej, rekreacji indywidualnej) od granicy działki i drogi publicznej powinna wynosić minimum 2 m. Od okien i drzwi zewnętrznych do pomieszczeń przeznaczonych na stały pobyt ludzi odległość powinna być nie mniejsza niż 5 m (w bezpośrednim sąsiedztwie budynków jednorodzinnych). Odległość lokalizacji rowów filtracyjnych i pól drenażowych powinna wynosić 30 m od studni, 2 m od granicy sąsiedniej działki, drogi (ulicy) lub ciągu pieszego. Oczyszczalnię przydomową można zbudować w bezpośrednim sąsiedztwie budynków jednorodzinnych, pod warunkiem wyprowadzenia jej odpowietrzenia przez instalację kanalizacyjną co najmniej 0,6 m powyżej górnej krawędzi okien i drzwi zewnętrznych w tych budynkach.
Istotnym warunkiem zastosowania drenażu rozsączajacego jest posiadanie gruntu o odpowiedniej przepuszczalności i występowanie wody gruntowej co najmniej 1,5 m poniżej przewidywanego położenia drenażu rozsączającego ścieki. W innym wypadku konieczny może okazać się montaż przepompowni ścieków i wykonanie drenażu w formie nasypu.
Uwaga! Oczyszczalnia powinna być zlokalizowana w terenie nieprzejezdnym z możliwością dojazdu wozu asenizacyjnego.
MONTAŻ OCZYSZCZALNI Z PEHD
Zasady ogólne
- Przed rozpoczęciem montażu należy sprawdzić czy zbiornik nie został uszkodzony w czasie transportu. Zauważone usterki należy zgłosić producentowi / sprzedawcy.
- Aby zachować dobry stan urządzenia i jego działanie należy przestrzegać niniejszej instrukcji obsługi wraz z załącznikami. Nieprawidłowy montaż może mieć wpływ na nieprawidłową pracę oczyszczalni. Wykonaniem wykopu i instalacją oczyszczalni powinien zajmować się wyspecjalizowany wykonawca.
- Nie wchodź nigdy do niewentylowanego zbiornika – ZAGROŻENIE ŻYCIA!
- Upewnij się, czy grunt wokół oczyszczalni nie posiada czynników, które mogą mieć negatywny wpływ w trakcie i po zakończeniu montażu (zagwarantuj stabilną pozycję, zachowaj bezpieczną odległość od budynków).
- Nie należy wykonywa prac przy silnych opadach deszczu (ryzyko zawalenia wykopu).
- Przy wszystkich pracach montażowych należy uwzględnić osiadanie gruntu.
- Po montażu zbiornika i po każdym przeglądzie serwisowym należy sprawdzić czy włazy rewizyjne są zamknięte i odpowiednio zabezpieczone przed otwarciem.
- Wykonujemy wykop pod osadnik o wymiarach w rzucie 0,5 – 1,0 m większy od gabarytów osadnika. Minimalna szerokość obsypki wynosi 50 cm z każdej strony zbiornika.
- Wykonujemy podsypkę piaskową o grubości min. 30 cm i zagęszczamy do co najmniej 85% (wg skali Proctora).
- Opuszczamy zbiornik do wykopu, poziomujemy oraz wykonujemy pierwszą warstwę 30 cm obsypki piaskowej celem jego stabilizacji i zagęszczamy do min. 85% wg skali Proctora.
- Należy sprawdzić położenie dyfuzorów napowietrzających. Powinny leżeć płasko na dnie zbiornika.
- Po wypoziomowaniu i ustabilizowaniu zbiornika wykonujemy obsypkę warstwami co 30 cm z równoczesnym jej zagęszczeniem do poziomu króćca odpływowego wg proporcji i stopnia zagęszczenia jak wyżej. W każdej warstwie wypełnienia osadnik należy napełniać wodą do poziomu obsypki. Trzeba zwrócić szczególną uwagę na dokładne wypełnienie wszystkich zagłębień zbiornika materiałem oraz mocne ubicie warstw, tak by w zasypce nie było żadnych pustych przestrzeni, co zagwarantuje stabilność zbiornika.
- Po wykonaniu obsypki i jej zagęszczeniu podłączamy króciec dopływowy i odpływowy łącząc go równocześnie ze studzienką rozdzielczą.
- Montujemy nadstawkę DN 650 dostosowując wysokość do przewidywanego poziomu gruntu (terenu) i kończymy wykonywanie zasypki z zagęszczeniem. Podczas montażu nadstawki należy bezwzględnie uszczelnić miejsce łączenia ze zbiornikiem specjalnym przeznaczonym do tego klejem (np. Wurth klej + szczeliwo) lub innym odpowiednim środkiem uszczelniającym i następnie przykręcić wkrętami (np.typu Farmer). Pokrycie zbiornika nie powinno przekraczać 120 cm.
- Po zakończeniu montażu osadnika należy przeprowadzić próbę szczelności.
- Po zakończeniu wyżej wymienionych prac przystępujemy do montażu drenażu.
10. Po wykonaniu wykopu w zależności od rodzaju gruntu wykonujemy warstwę zabezpieczającą z równoczesnym montażem rur drenarskich i w razie konieczności warstwę podtrzymującą i przykrycie jej geowłókniną. - Po instalacji urządzenia oraz jego uruchomieniu bardzo ważnym jest sprawdzenie poprawnego ułożenia dyfuzorów znajdujących się w strefie biologicznego oczyszczania. Należy uchylić właz reaktora biologicznego i jeżeli to konieczne unieść dyfuzor i ułożyć płasko na dnie, co zapewni równomierne napowietrzanie ścieków.
Przestrzeganie wytycznych producenta zapewni stabilność i funkcjonalność zbiornika oczyszczalni i jego prawidłowe zachowanie w wykopie. Niewielkie odkształcenia zbiornika wynikają z właściwości zastosowanego materiału i nie mają wpływu na prawidłowe działanie oczyszczalni. Dopuszcza się odkształcenie zbiornika nie większe niż 5%.
PODSTAWOWE PARAMETRY DRENAŻU
- głębokość ułożenia 55 – 110 cm
- maksymalna długość ciągu – 24,0 m
- odległość między ciągami 1,0 – 3,0 m zależnie od kategorii gruntu
- spadek drenażu 0,5 – 1,0 %
- szerokość wykopu w dnie min. 0,5 m
- zwierciadło wody gruntowej min. 1,5 m poniżej dna drenażu
WENTYLACJA INSTALACJI
- W celu zapewnienia prawidłowej pracy oczyszczalni, w budynku powinna znajdować się wentylacja wysoka minimum DN 110 jako odpowietrzenie kanalizacji.
- Wylot rury odpowietrzającej usuwającej opary powinien być wyprowadzony ponad dach budynku.
- Wentylacja powinna przebiegać w linii prostej, bez załamań i zwężeń z uwzględnieniem i uszczelnieniem
wszystkich obiektów rewizyjnych aby umożliwić prawidłowe i skuteczne działanie. - W przypadku montażu instalacji w większej odległości od budynku, lub w przypadku braku wentylacji wysokiej w budynku należy wykonać dodatkową wentylację na elewacji budynku i wyprowadzić na wysokość minimum 50cm powyżej kalenicy dachu.
- Jeżeli montaż dodatkowej wentylacji zewnętrznej na budynku mieszkalnym jest z różnych względów niemożliwy należy korzystać z budynków sąsiednich lub innych obiektów.
- Drenaż rozsączający powinien być wentylowany za pomocą wywiewki na końcu każdej nitki drenażowej – tzw. wentylacja niska.
Schemat wentylacji i dodatkowego odpowietrzenia oczyszczalni. Rysunek poglądowy.
Akcesoria oczyszczalni
Aby zapewnić oczyszczalni jak najwyższy poziom efektywności warto zastosować odpowiednie akcesoria, dzięki którym własna gospodarka wodno-ściekowa będzie pracować nie tylko sprawnie, ale i z maksymalną wydajnością. Dlatego też w naszej ofercie nie mogło zabraknąć rozwiązań pozwalających osiągnąć te cele.
Mamy propozycję także dla klientów, którzy zdecydowali się na montaż zbiornika bezodpływowego. Oferujemy sprawdzone i niezawodne w codziennym użytkowaniu akcesoria pozwalające na kontrolę poziomu ścieków w szambie plastikowym oraz rozwiązania likwidujące przykre zapachy.
Nasz asortyment obejmuje między innymi: nadstawki zbiorników, teleskopy przedłużające, pokrywy, studzienki rozdzielcze, moduły sterownicze, rury drenażowe, tunele rozsączające, filtry do oczyszczalni.
Jeśli nie wiesz jakie akcesoria najlepiej sprawdzą się w przypadku posiadanej przez Ciebie oczyszczalni, skontaktuj się z naszymi specjalistami. Chętnie pomożemy wybrać produkty, które najlepiej spełnią Twoje oczekiwania! Zapraszamy!
